产品简介：

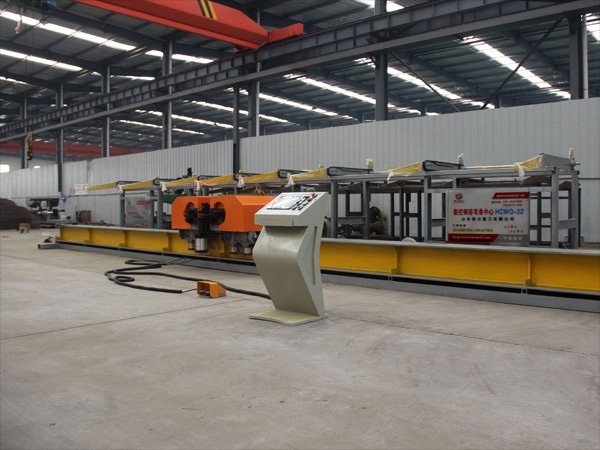

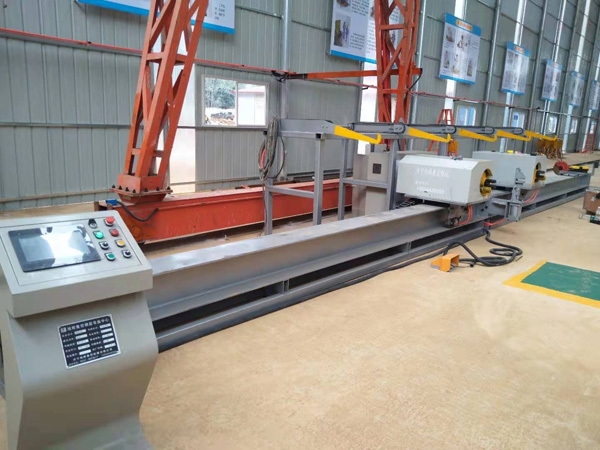

数控钢筋弯曲中心
数控钢筋弯曲机是山东恒川重工有限公司专为高层建筑、高速公路、高 速铁路、大型桥梁等工程混凝土结构内主骨架钢筋的弯曲加工高性能产品,能加工直径φ36mm 的高强度螺纹钢。本机特点是中间有一个钢筋加紧机构，有两个机头在特定的轨道上可以自由移动弯曲。具备在一个工作单元内同时进行弯曲的加工能力。是我公司独立研发的具有自主知识产权的钢筋加工设备。我们在研发上力求人性化，能满足各个层次的人群操作使用，同时加工精度高、效率高满足工程工期要求, 每个工作班相比普通弯
可替代 10 名操作工的加工量，可给客户带来实实在在的效率和收益。
数控钢筋弯曲中心说明：
HC-32 双机头数控钢筋加工中心是用于钢筋弯曲的专用装备。该设备具有操作简单，维护方便，经济实用的特点。特别适用于各种工程
标段、钢筋集中加工工厂等钢筋批量加工的场合使用。

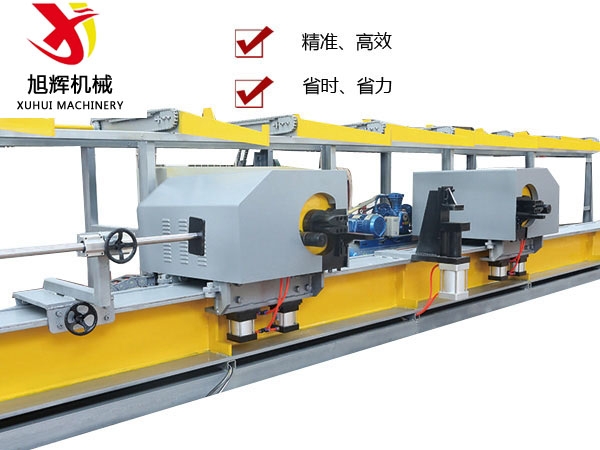

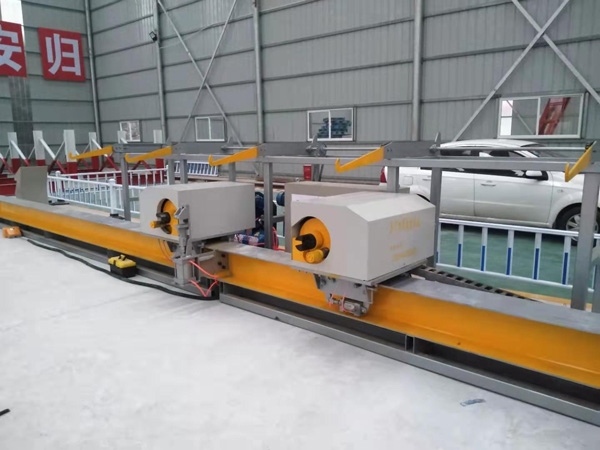

弯曲机头装置：
弯曲机头结构紧凑，加工钢筋范围广，具有自主知识产权。弯曲机头移动由伺服电机驱动，钢筋弯曲长度实现数字控制，机头移动响应快，定位精度高。弯曲电机采用变频技术，钢筋加工准确，节能。可同时弯曲多根钢筋。
支架及机身
弯曲平台导轨采用高强度移动导轨，经久耐用，不易变形。高强度自动储料架， 可实现连续生产。
自动定尺装置：
自动定尺装置用于确定钢筋端头位置，由伺服电机控制自动定位，无需人工测量和固定，定位精度高，可靠。具有自动锁定机构，确保钢筋端头定位精度。该装置的摆动式挡板自动避让钢筋，确保钢筋弯曲精度。
性能优势：
1、该设备有两个独立弯曲中心,能同时或独立正反弯曲各种形状箍筋,大大提高 效益及工作速度,降低人工及成本
2、弯曲主机采用日本原版技术和机械原理，结构设计合理，弯曲力量大， 角度调节方便，准确。
3、自动移动系统，采用伺服电机驱动和齿轮齿条传动，误差小，反应快。
4、电控系统采用 PLC 可编程控制，可实现故障自动识别、图形编辑、技术等功能。
5、是钢筋加工场实现标准化施工的必选利器。
数控钢筋弯曲中心 技术参数及配置清单：
| 型号 | HC-32 | |||||||||
| 钢筋直径 | 6—32mm，二级和三级螺纹钢均可达32mm | |||||||||
| 弯曲方向 | 双向弯曲：向上0——180° ；園下0——180° | |||||||||
| 弯曲间距 | *小500mm | |||||||||
| 弯曲*大角度 | ±0°——180° | |||||||||
| 弯曲速度 | 60°/秒 | |||||||||
| 长度精度 | ±1mm | |||||||||
| 角度精度 | ±1° | |||||||||
| 总功率 | 20KW | |||||||||
| 加工范围 | 钢筋直径（mm） | 10 | 12 | 14 | 16 | 20 | 22 | 25 | 28 | 32 |
| 钢筋数S:(根) | 7 | 6 | 5 | 4 | 3 | 2 | 2 | 1 | 1 | |
弯曲机设备配置（**）
承料架 1 套，电机驱动，自动上料，可载重 2T 以上 ，数控弯曲机头 2 台，立式自动弯曲；伺服驱动，弯曲力量强大；两机同时或独立正反弯曲各种形状箍筋,大大提高 效益及工作速度,降低人工及成本
自动行走机构 1 套，伺服驱动，高精齿轮齿条啮合传动 ，确保钢筋长度精准 电控系统 1 台， PLC 控制。人机界面（触摸屏）立式操作台；程序实用、易学， 适合工地工人现场作业 空压机 1 台，随机工具及说明书 1 套。
